Xilanh tròn
Xilanh tròn TDR-CA-I Mã sản phẩm TDR-CA-I Xilanh tròn TDR đáy CA, đầu cần ren I — dòng tiêu chuẩn 14 MPa.
Kiểu tác động
Tác động hai chiều
Vật liệu thân Thép carbon (STKM-13C / St52)
Đường kính lòng ống (bore) 50 mm
Kiểu chế tạo Xilanh tròn (round-line)
Giảm chấn Giảm chấn hai đầu
Kiểu lắp đầu Đầu cần kiểu I (ren) Tổng quan Xilanh tròn TDR-CA-I Xilanh tròn TDR-CA-I được thiết kế cho các ứng dụng thủy lực công nghiệp, chú trọng độ bền, độ kín và khả năng vận hành ổn định trong điều kiện tải nặng.
Tổng quan vật liệu và cấu tạo Vật liệu từng bộ phận
Vật liệu thân Thép carbon (STKM-13C / St52)
Dầu thủy lực ISO VG68 Cấu tạo & điều kiện làm việc
Kiểu chế tạo Xilanh tròn (round-line)
Giảm chấn Giảm chấn hai đầu Bảng thông số vận hành Bảng thông số vận hành Thông số Giá trị Áp suất làm việc 140 bar Cấp độ nhớt dầu ISO VG68 Mã series / loại TDR
Mã ký hiệu sản phẩm Chưa có bộ giải mã ký hiệu cho sản phẩm này.
Các kiểu lắp ráp Bích chốt / Mặt bích
Đầu clevis
Đuôi trunnion Mặt bích trước / Chốt sau
Đầu front_flange
Đuôi rear_clevis Bảng tra kích thước tiêu chuẩn Biến thể và kiểu lắp ráp Các tổ hợp kiểu lắp đầu/đuôi và biến thể đặc biệt có thể đặt hàng theo yêu cầu.
Ứng dụng thực tế Ứng dụng trong máy công trình, thiết bị nâng hạ, dây chuyền công nghiệp và cơ giới hóa nông nghiệp.
Tệp CAD 2D/3D Chưa có tệp CAD nào cho sản phẩm này.
Liên hệ đội ngũ kỹ thuật TNG để được tư vấn chọn model phù hợp và nhận báo giá nhanh.
Thông tin yêu cầu báo giá Sản phẩm quan tâm
Mã sản phẩm TDR-CA-I
Tên sản phẩm Xilanh tròn TDR-CA-I Tài liệu và file CAD Tải catalogue PDF và file CAD 2D/3D phục vụ thiết kế, tích hợp hệ thống.
40/25/140 40 25 140 17.6 10.7 G 3/8
40/25/180 40 25 180 22.6 13.8 G 3/8
40/25/210 40 25 210 26.4 16.1 G 3/8
50/30/140 50 30 140 27.5 17.6 G 3/8
50/30/180 50 30 180 35.3 22.6 G 3/8
50/30/210 50 30 210 41.2 26.4 G 3/8
50/35/140 50 35 140 27.5 14 G 3/8
50/35/180 50 35 180 35.3 18 G 3/8
50/35/210 50 35 210 41.2 21 G 3/8
60/30/140 60 30 140 39.6 29.7 G 3/8
60/30/180 60 30 180 50.9 38.2 G 3/8
60/30/210 60 30 210 59.4 44.5 G 3/8
60/35/140 60 35 140 39.6 26.1 G 3/8
60/35/180 60 35 180 50.9 33.6 G 3/8
60/35/210 60 35 210 59.4 39.2 G 3/8
60/40/140 60 40 140 39.6 22 G 3/8
60/40/180 60 40 180 50.9 28.3 G 3/8
60/40/210 60 40 210 59.4 33 G 3/8
63/30/140 63 30 140 43.6 33.7 G 3/8
63/30/180 63 30 180 56.1 43.4 G 3/8
63/30/210 63 30 210 65.5 50.6 G 3/8
63/35/140 63 35 140 43.6 30.2 G 3/8
63/35/180 63 35 180 56.1 38.8 G 3/8
63/35/210 63 35 210 65.5 45.3 G 3/8
63/40/140 63 40 140 43.6 26 G 3/8
63/40/180 63 40 180 56.1 33.5 G 3/8
63/40/210 63 40 210 65.5 39.1 G 3/8
63/45/140 63 45 140 43.6 21.4 G 3/8
63/45/180 63 45 180 56.1 27.5 G 3/8
63/45/210 63 45 210 65.5 32.1 G 3/8
70/35/140 70 35 140 53.9 40.4 G 3/8
70/35/180 70 35 180 69.3 52 G 3/8
70/35/210 70 35 210 80.8 60.6 G 3/8
70/40/140 70 40 140 53.9 36.3 G 3/8
70/40/180 70 40 180 69.3 46.7 G 3/8
70/40/210 70 40 210 80.8 54.4 G 3/8
70/45/140 70 45 140 53.9 31.6 G 3/8
70/45/180 70 45 180 69.3 40.6 G 3/8
70/45/210 70 45 210 80.8 47.4 G 3/8
70/50/140 70 50 140 53.9 26.4 G 3/8
70/50/180 70 50 180 69.3 33.9 G 3/8
70/50/210 70 50 210 80.8 39.6 G 3/8
80/40/140 80 40 140 70.4 52.8 G 1/2
80/40/180 80 40 180 90.5 67.9 G 1/2
80/40/210 80 40 210 105.6 79.2 G 1/2
80/45/140 80 45 140 70.4 48.1 G 1/2
80/45/180 80 45 180 90.5 61.9 G 1/2
80/45/210 80 45 210 105.6 72.2 G 1/2
80/50/140 80 50 140 70.4 42.9 G 1/2
80/50/180 80 50 180 90.5 55.1 G 1/2
80/50/210 80 50 210 105.6 64.3 G 1/2
80/55/140 80 55 140 70.4 37.1 G 1/2
80/55/180 80 55 180 90.5 47.7 G 1/2
80/55/210 80 55 210 105.6 55.7 G 1/2
80/60/140 80 60 140 70.4 30.8 G 1/2
80/60/180 80 60 180 90.5 39.6 G 1/2
80/60/210 80 60 210 105.6 46.2 G 1/2
90/50/140 90 50 140 89.1 61.6 G 1/2
90/50/180 90 50 180 114.5 79.2 G 1/2
90/50/210 90 50 210 133.6 92.4 G 1/2
90/55/140 90 55 140 89.1 55.8 G 1/2
90/55/180 90 55 180 114.5 71.7 G 1/2
90/55/210 90 55 210 133.6 83.7 G 1/2
90/60/140 90 60 140 89.1 49.5 G 1/2
90/60/180 90 60 180 114.5 63.6 G 1/2
90/60/210 90 60 210 133.6 74.2 G 1/2
90/65/140 90 65 140 89.1 42.6 G 1/2
90/65/180 90 65 180 114.5 54.8 G 1/2
90/65/210 90 65 210 133.6 63.9 G 1/2
90/70/140 90 70 140 89.1 35.2 G 1/2
90/70/180 90 70 180 114.5 45.2 G 1/2
90/70/210 90 70 210 133.6 52.8 G 1/2
100/50/140 100 50 140 110 82.5 G 1/2
100/50/180 100 50 180 141.4 106 G 1/2
100/50/210 100 50 210 164.9 123.7 G 1/2
100/55/140 100 55 140 110 76.7 G 1/2
100/55/180 100 55 180 141.4 98.6 G 1/2
100/55/210 100 55 210 164.9 115 G 1/2
100/60/140 100 60 140 110 70.4 G 1/2
100/60/180 100 60 180 141.4 90.5 G 1/2
100/60/210 100 60 210 164.9 105.6 G 1/2
100/65/140 100 65 140 110 63.5 G 1/2
100/65/180 100 65 180 141.4 81.6 G 1/2
100/65/210 100 65 210 164.9 95.2 G 1/2
100/70/140 100 70 140 110 56.1 G 1/2
100/70/180 100 70 180 141.4 72.1 G 1/2
100/70/210 100 70 210 164.9 84.1 G 1/2
110/55/140 110 55 140 133 99.8 G 1/2
110/55/180 110 55 180 171.1 128.3 G 1/2
110/55/210 110 55 210 199.6 149.7 G 1/2
110/60/140 110 60 140 133 93.5 G 1/2
110/60/180 110 60 180 171.1 120.2 G 1/2
110/60/210 110 60 210 199.6 140.2 G 1/2
110/65/140 110 65 140 133 86.6 G 1/2
110/65/180 110 65 180 171.1 111.3 G 1/2
110/65/210 110 65 210 199.6 129.9 G 1/2
110/70/140 110 70 140 133 79.2 G 1/2
110/70/180 110 70 180 171.1 101.8 G 1/2
110/70/210 110 70 210 199.6 118.8 G 1/2
110/75/140 110 75 140 133 71.2 G 1/2
110/75/180 110 75 180 171.1 91.5 G 1/2
110/75/210 110 75 210 199.6 106.8 G 1/2
110/80/140 110 80 140 133 62.7 G 1/2
110/80/180 110 80 180 171.1 80.6 G 1/2
110/80/210 110 80 210 199.6 94 G 1/2
120/60/140 120 60 140 158.3 118.8 G 3/4
120/60/180 120 60 180 203.6 152.7 G 3/4
120/60/210 120 60 210 237.5 178.1 G 3/4
120/65/140 120 65 140 158.3 111.9 G 3/4
120/65/180 120 65 180 203.6 143.8 G 3/4
120/65/210 120 65 210 237.5 167.8 G 3/4
120/70/140 120 70 140 158.3 104.5 G 3/4
120/70/180 120 70 180 203.6 134.3 G 3/4
120/70/210 120 70 210 237.5 156.7 G 3/4
120/75/140 120 75 140 158.3 96.5 G 3/4
120/75/180 120 75 180 203.6 124.1 G 3/4
120/75/210 120 75 210 237.5 144.7 G 3/4
120/80/140 120 80 140 158.3 88 G 3/4
120/80/180 120 80 180 203.6 113.1 G 3/4
120/80/210 120 80 210 237.5 131.9 G 3/4
120/90/140 120 90 140 158.3 69.3 G 3/4
120/90/180 120 90 180 203.6 89.1 G 3/4
120/90/210 120 90 210 237.5 103.9 G 3/4
125/60/140 125 60 140 171.8 132.2 G 3/4
125/60/180 125 60 180 220.9 170 G 3/4
125/60/210 125 60 210 257.7 198.3 G 3/4
125/65/140 125 65 140 171.8 125.3 G 3/4
125/65/180 125 65 180 220.9 161.2 G 3/4
125/65/210 125 65 210 257.7 188 G 3/4
125/70/140 125 70 140 171.8 117.9 G 3/4
125/70/180 125 70 180 220.9 151.6 G 3/4
125/70/210 125 70 210 257.7 176.9 G 3/4
125/75/140 125 75 140 171.8 110 G 3/4
125/75/180 125 75 180 220.9 141.4 G 3/4
125/75/210 125 75 210 257.7 164.9 G 3/4
125/80/140 125 80 140 171.8 101.4 G 3/4
125/80/180 125 80 180 220.9 130.4 G 3/4
125/80/210 125 80 210 257.7 152.2 G 3/4
125/90/140 125 90 140 171.8 82.7 G 3/4
125/90/180 125 90 180 220.9 106.4 G 3/4
125/90/210 125 90 210 257.7 124.1 G 3/4
140/70/140 140 70 140 215.5 161.6 G 3/4
140/70/180 140 70 180 277.1 207.8 G 3/4
140/70/210 140 70 210 323.3 242.5 G 3/4
140/75/140 140 75 140 215.5 153.7 G 3/4
140/75/180 140 75 180 277.1 197.6 G 3/4
140/75/210 140 75 210 323.3 230.5 G 3/4
140/80/140 140 80 140 215.5 145.1 G 3/4
140/80/180 140 80 180 277.1 186.6 G 3/4
140/80/210 140 80 210 323.3 217.7 G 3/4
140/90/140 140 90 140 215.5 126.4 G 3/4
140/90/180 140 90 180 277.1 162.6 G 3/4
140/90/210 140 90 210 323.3 189.7 G 3/4
140/100/140 140 100 140 215.5 105.6 G 3/4
140/100/180 140 100 180 277.1 135.7 G 3/4
140/100/210 140 100 210 323.3 158.3 G 3/4
140/120/140 140 120 140 215.5 57.2 G 3/4
140/120/180 140 120 180 277.1 73.5 G 3/4
140/120/210 140 120 210 323.3 85.8 G 3/4
150/70/140 150 70 140 247.4 193.5 G 3/4
150/70/180 150 70 180 318.1 248.8 G 3/4
150/70/210 150 70 210 371.1 290.3 G 3/4
150/75/140 150 75 140 247.4 185.6 G 3/4
150/75/180 150 75 180 318.1 238.6 G 3/4
150/75/210 150 75 210 371.1 278.3 G 3/4
150/80/140 150 80 140 247.4 177 G 3/4
150/80/180 150 80 180 318.1 227.6 G 3/4
150/80/210 150 80 210 371.1 265.5 G 3/4
150/90/140 150 90 140 247.4 158.3 G 3/4
150/90/180 150 90 180 318.1 203.6 G 3/4
150/90/210 150 90 210 371.1 237.5 G 3/4
150/100/140 150 100 140 247.4 137.4 G 3/4
150/100/180 150 100 180 318.1 176.7 G 3/4
150/100/210 150 100 210 371.1 206.2 G 3/4
150/120/140 150 120 140 247.4 89.1 G 3/4
150/120/180 150 120 180 318.1 114.5 G 3/4
150/120/210 150 120 210 371.1 133.6 G 3/4
Chưa có tài liệu để tải xuống cho sản phẩm này.

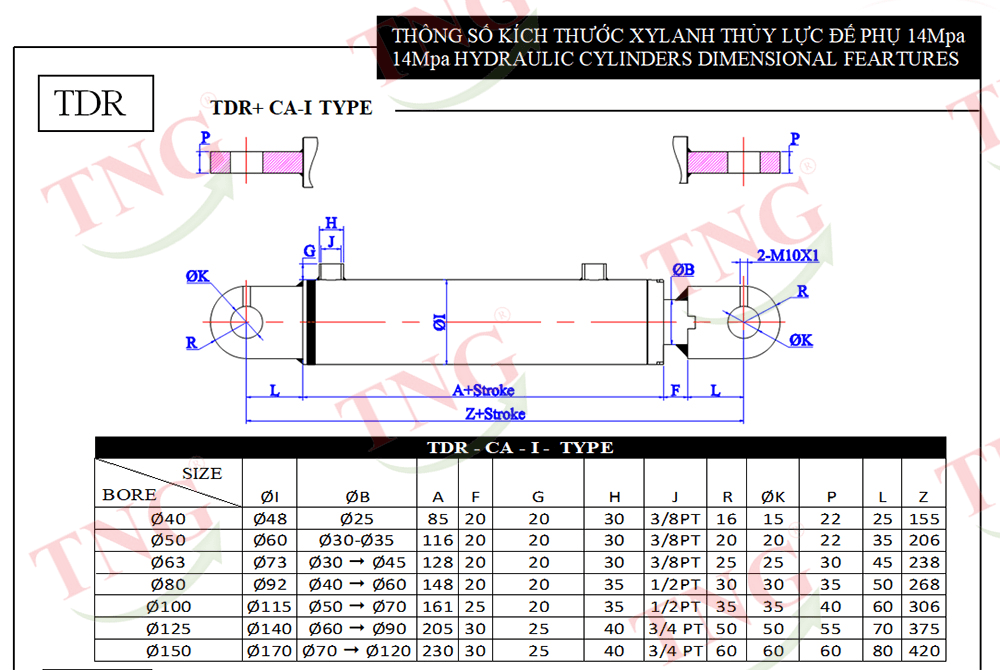

J
Ø40 Ø48 Ø25 85 20 20 30 3/8PT 16 15 22 25 155 Ø50 Ø60 Ø30→Ø35 116 20 20 30 3/8PT 20
Ø63 Ø73 Ø30→Ø45 128 20 20 30 3/8PT 25 25 30 45 238
Ø80 Ø92 Ø40→Ø60 148 20 20 35 1/2PT 30 30 35 50 268
Ø100 Ø115 Ø50→Ø70 161 25 20 35 1/2PT 35 35 40 60 306
Ø125 Ø140 Ø60→Ø90 205 30 25 40 3/4PT 50 50 55 70 375
Ø150 Ø170 Ø70→Ø120 230 30 25 40 3/4PT 60 60 60 80 420
Xilanh tròn TDR-CA-I
